Como adicionar atributos IFC aos seus componentes no SketchUp e usá-los para criar documentação rapidamente

Quando trabalhamos com BIM no SketchUpO objetivo é integrar a informação necessária nos nossos modelos para gerar documentação precisa e detalhada de uma forma eficiente. Uma das formas mais eficazes de o fazer é adicionar atributos IFC aos componentes do seu modelo. Isto não só organiza e classifica os elementos, como também facilita a geração de desenhos, etiquetas e detalhes para a documentação do projeto sem perder tempo ou cometer erros manuais.

Seguinte, explicamos-lhe como pode adicionar atributos IFC para os componentes em SketchUp para que possa aproveitamento da informação do seu modelo 3D e gerar documentação rapidamente com LayOut.

1. criação e classificação de componentes com atributos IFC

Em primeiro lugar, é necessário que cada elemento do seu modelo 3D seja um componente. Os componentes permitem que os atributos sejam adicionados e corretamente classificados de acordo com as normas IFC. (Industry Foundation Classes), um formato normalizado amplamente utilizado na metodologia BIM.

Por exemplo, se estiver a modelar uma parede, pode classificá-la como uma parede IFC. Desta forma, o componente é rotulado com informação relevante e normalizada, como por exemplo, se é uma parede exterior ou interior.

2. Utilizar o plug-in IFC Manager para adicionar informações

Para facilitar este processo, é possível utilizar um plugin, como o IFC Manager. Este complemento permite-lhe atribuir etiquetas e informações adicionais aos componentes do modelo. Com ele, é possível:

• Classificar os componentes de acordo com a norma IFC (por exemplo, IFC Wall para paredes, IFC Window para janelas).
• Adicionar parâmetros personalizados, como o tipo de material, as dimensões, a resistência ao fogo, etc.

Depois de ter classificado um componente como, por exemplo, Parede IFC, terá automaticamente acesso a uma série de parâmetros que pode preencher, como por exemplo, se a parede é exterior ou interior. Estes valores são então utilizado para gerar planos e documentaçãoevitando ter de introduzir esta informação manualmente mais tarde.

3. Etiquetagem automática para documentação de projectos

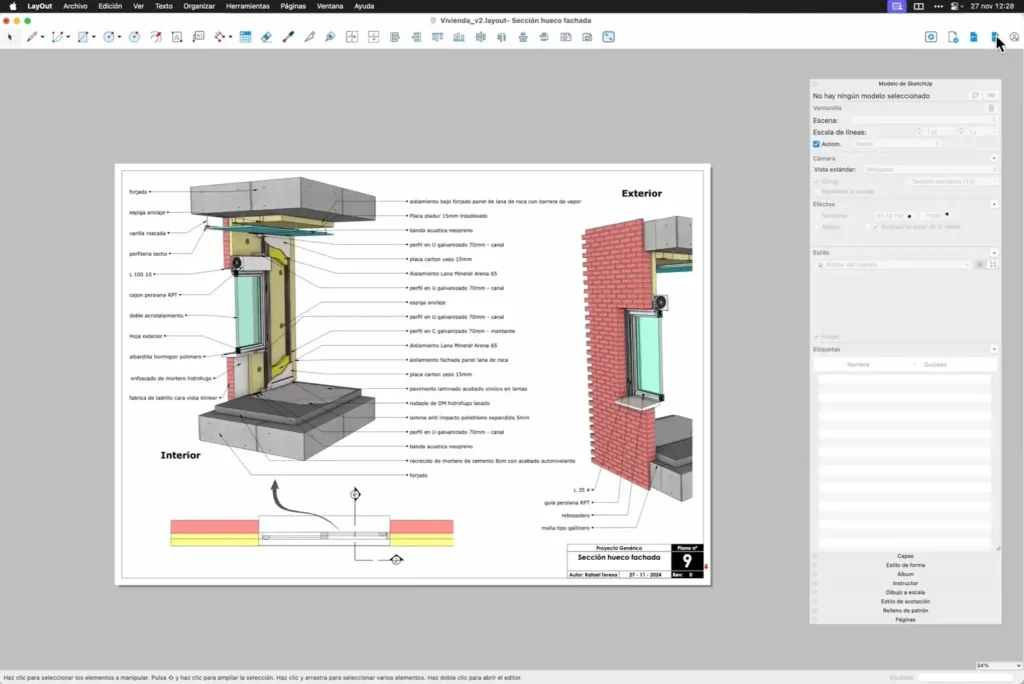

Com as informações corretamente adicionadas e ordenadas em componentes, pode começar a gerar a documentação do projeto. Usando o LayOut, a ferramenta do SketchUp para criar a documentação do projeto como plantas. É possível acessar os atributos adicionados aos componentes e marcá-los automaticamente nos desenhos.

A principal vantagem desta abordagem é a poupança de tempo. Em vez de criar documentação de raiz, pode utilizar a informação já contida no modelo 3D, adicionando rapidamente etiquetas, dimensões e detalhes sem necessidade de revisão manual.

4. geração de planos e legendas automáticos

Uma das grandes vantagens de trabalhar com BIM e SketchUp é que, ao ter todas as informações integradas nos componentes, pode gerar desenhos diretamente a partir do seu modelo.. Por exemplo:

• O plano de carpintaria apenas requer que o modelo seja classificado com informações sobre portas e janelas.
• Os planos de superfície ou acabamentos também podem ser gerados rapidamente se o mobiliário ou os acabamentos tiverem sido corretamente etiquetados e reportados no modelo.

SketchUp e LayOut trabalhar em conjunto para gerar documentação exacta, sem erros e eficiente.

5. Conclusão: Optimize o seu processo de desenho e documentação com BIM no SketchUp

A chave para otimizar o seu Fluxo de trabalho BIM com o SketchUp é integrar corretamente as informações no modelo 3D desde o início. A adição de atributos IFC aos seus componentes não só facilita a classificação, como também lhe permite gerar a documentação do projeto de forma rápida e sem problemas. Quanto mais organizada e classificada for a sua informação, mais rapidamente poderá gerar os desenhos, etiquetas e detalhes de que o seu projeto necessita.

RecordarNão se trata apenas de trabalhar em BIM, trata-se de trabalhar de forma eficiente com as ferramentas que tem à sua disposição. O SketchUp torna este processo muito mais fácil e, com um pouco de organização, estará pronto a trabalhar num instante.
