Neste blogue, partilhamos as pormenores de um projeto de instalação de uma piscina pré-fabricada no telhado de um hotel urbano. O que mais impressiona neste projeto não é apenas a sua complexidade técnica, mas também a sua a utilização de ferramentas como o SketchUp para tornar tudo isto possível. Para aprofundar a forma como foi realizado, Estabelecemos ligação com Manuel Sanabriao designer principal do projeto, que nos explicou numa entrevista a pormenores do processo e da forma como foi gerido.

A piscina pré-fabricada no telhado: o projeto nas palavras de Manuel Sanabria

Manuel Sanabria diz-nos que o principal desafio do projeto era instalação de uma piscina pré-fabricada no telhado de um edifício urbano sem sobrecarregar a sua estrutura. Tendo em conta que o edifício foi objeto de uma renovação e de um reforço estrutural, a opção mais viável foi a de optar por uma piscina pré-fabricada, leve e que não colocasse em risco a estabilidade do edifício.

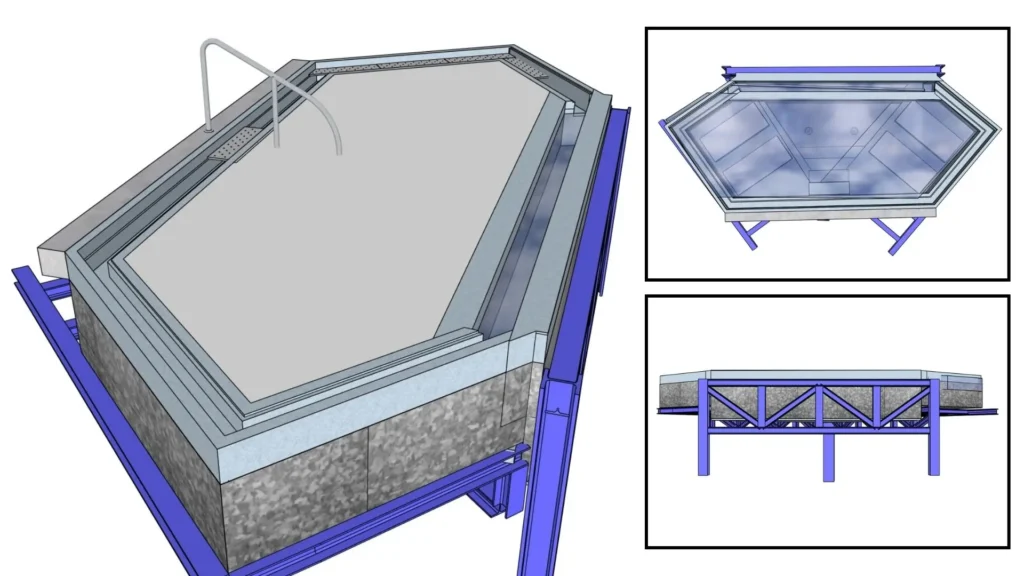

"O sistema pré-fabricado foi a melhor opção para não sobrecarregar a estrutura do edifício. A piscina foi instalada sobre uma base de chapa galvanizada, que é um sistema resistente e leve, e pudemos instalar a piscina sem comprometer a segurança", comentários Manuel.

A conceção e a solução técnica

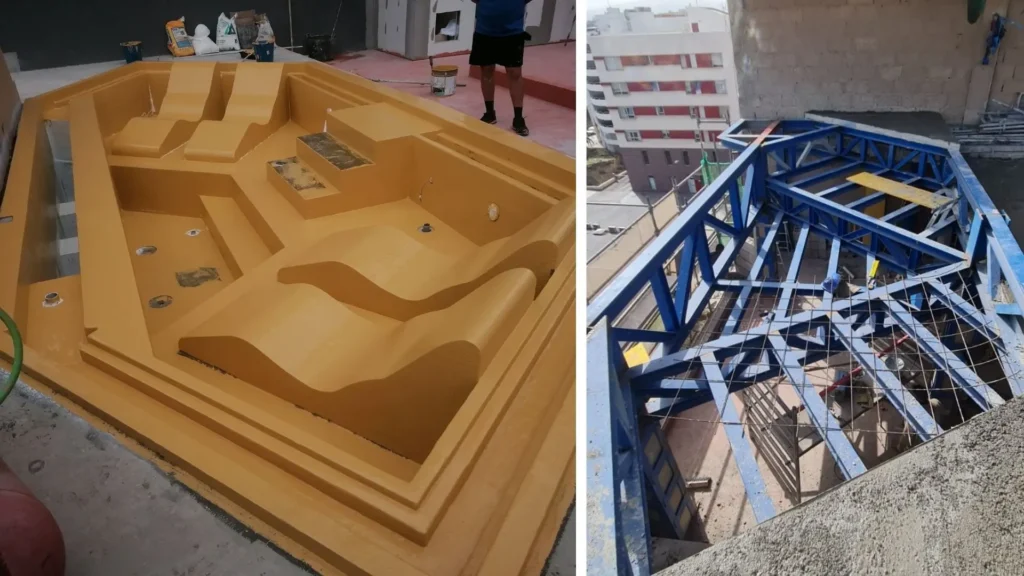

A piscina era feito de espuma de poliestireno expandido (EPS), um material que, apesar de ser leve, é extremamente durável.. Este facto permitiu reduzir o peso global da estrutura e facilitar a montagem. A piscina foi concebida de forma a que cada componente se adaptasse perfeitamente ao espaço disponível, sem comprometer a segurança ou a funcionalidade.

Manuel salienta que "a montagem da piscina não exigiu a utilização de gruas pesadas. As peças foram levantadas a pé, através de uma escada, o que tornou todo o processo muito mais ágil". No entanto, a instalação de uma piscina pré-fabricada tem a sua própria complexidade, especialmente porque "cada peça tem de ser unida com uma cola especial e é necessário um cuidado meticuloso com as juntas para garantir a impermeabilização".

Utilizar o SketchUp para o planeamento de projectos

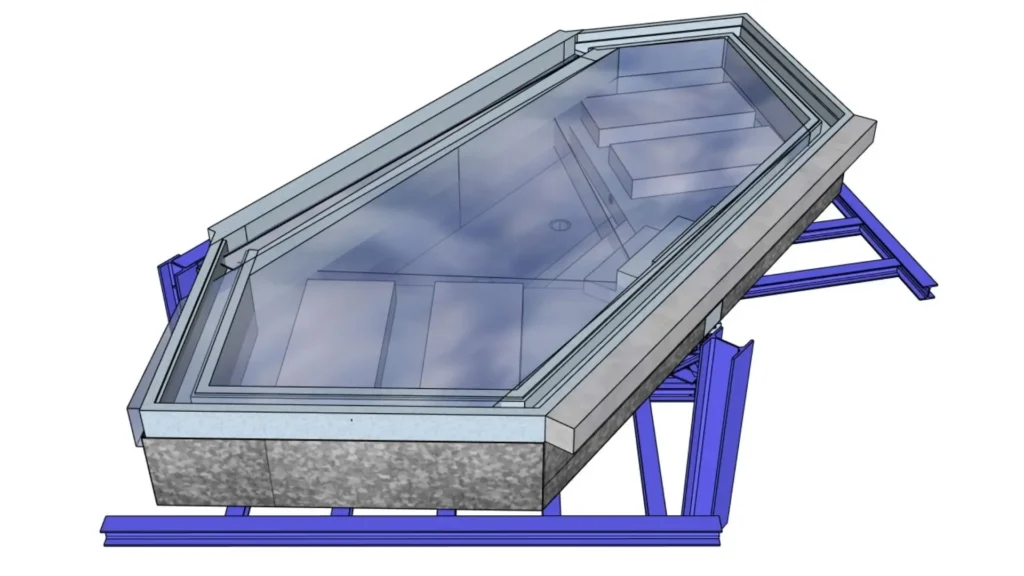

No que diz respeito à fase de conceção, Manuel destaca os utilização do SketchUp como ferramenta essencial para o planeamento de piscinas e sistemas técnicos. Graças à modelação 3D, foi possível visualizar todos os pormenores do projeto e prever eventuais problemas antes da sua implementação efectiva.

"O SketchUp foi fundamental para nos permitir ver e ajustar a disposição das peças em tempo real. Todos os elementos hidráulicos, todos os tubos e todas as entradas de água estavam perfeitamente representados no modelo. É uma ferramenta que nos permitiu fazer correcções facilmente e garantir que tudo encaixava na perfeição", diz Manuel.

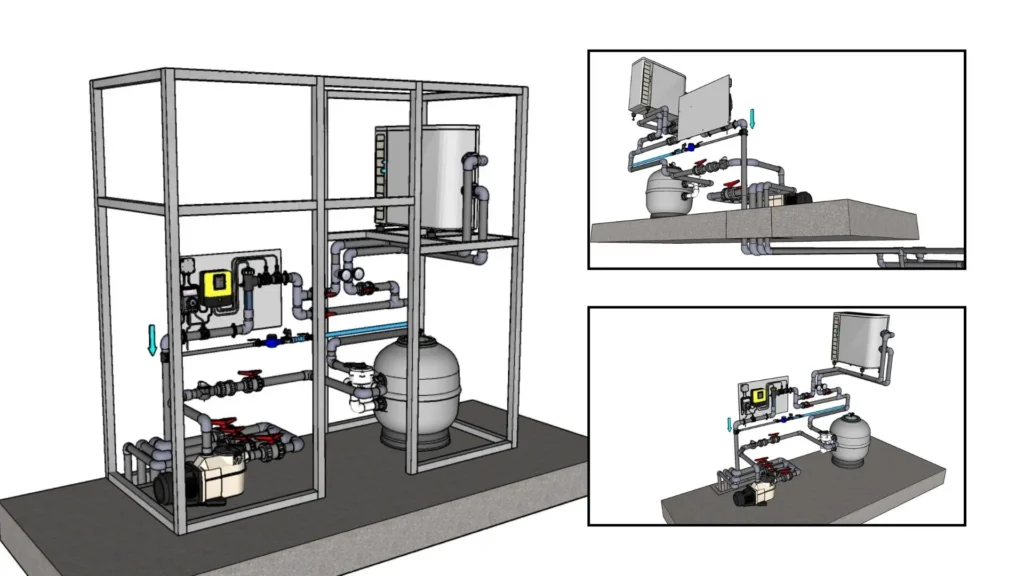

Além disso, Manuel autilizou o SketchUp para modelar os sistemas hidráulicos da piscina, tais como cotovelos em PVC, reduções, projectores e os sistemas de filtragem e tratamento de água.Isto permite uma visão clara da forma como todos estes elementos são integrados na instalação efectiva.

A casa das máquinas e os sistemas técnicos

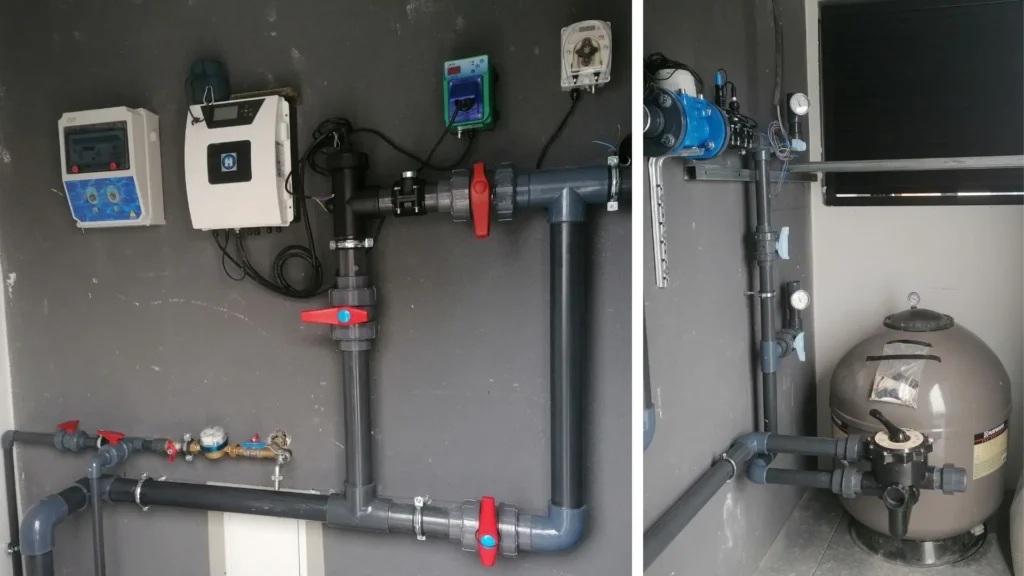

Outro aspeto essencial do projeto foi a conceção da casa das máquinas, que alberga todo o sistema hidráulico necessário ao funcionamento da piscina.. Este espaço alberga a bomba de calor, a bomba de filtração, os medidores de caudal, os termómetros e outros componentes técnicos essenciais.

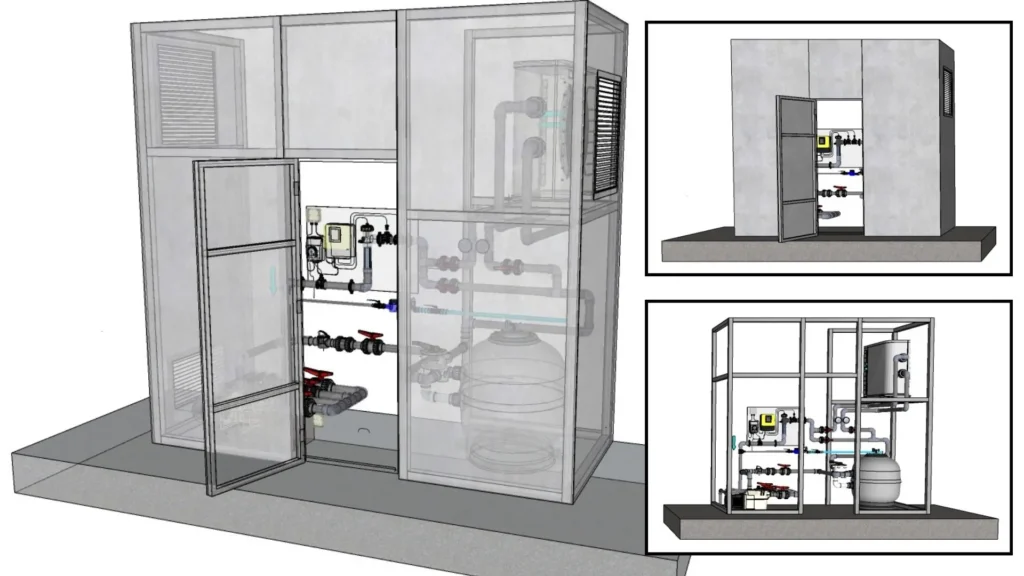

"Concebemos a sala de máquinas de modo a que tudo ficasse perfeitamente organizado e acessível. Utilizámos tubo quadrado estrutural para a caixa, assegurando que todo o equipamento estava bem protegido e de fácil manutenção," explica Manuel.

Complexidade adicional da pré-fabricação

Manuel fala também dos desafios adicionais colocados pelo carácter pré-fabricado da piscina. Embora o processo de montagem tenha sido simples em termos de execução física, "a mão de obra tem de ser muito especializada para garantir que tudo se encaixa bem. O cuidado no tratamento das juntas, a impermeabilização e a aplicação das colas especiais são essenciais para que a piscina funcione eficazmente e sem problemas de fugas".

Detalhes técnicos em MEP

Quanto ao projeto MEP (Mechanical, Electrical, and Plumbing), Manuel sublinha a importância de ter em conta todos os componentes para garantir o bom funcionamento da piscina. "Desde o desenho das tubagens até aos sistemas de controlo, como os medidores de caudal e as sondas de pH e de cloro, tudo foi modelado ao pormenor no SketchUp. Isto permitiu aos técnicos instalar as tubagens e os equipamentos sem margem para erros, garantindo que tudo estava no seu lugar exato."

Neste contexto, foram também integrados sistemas como a aspiração dos motores e a vedação adequada do invólucro técnico, todos previamente visualizados no modelo 3D.

Conclusão: O resultado final e a importância da conceção virtual

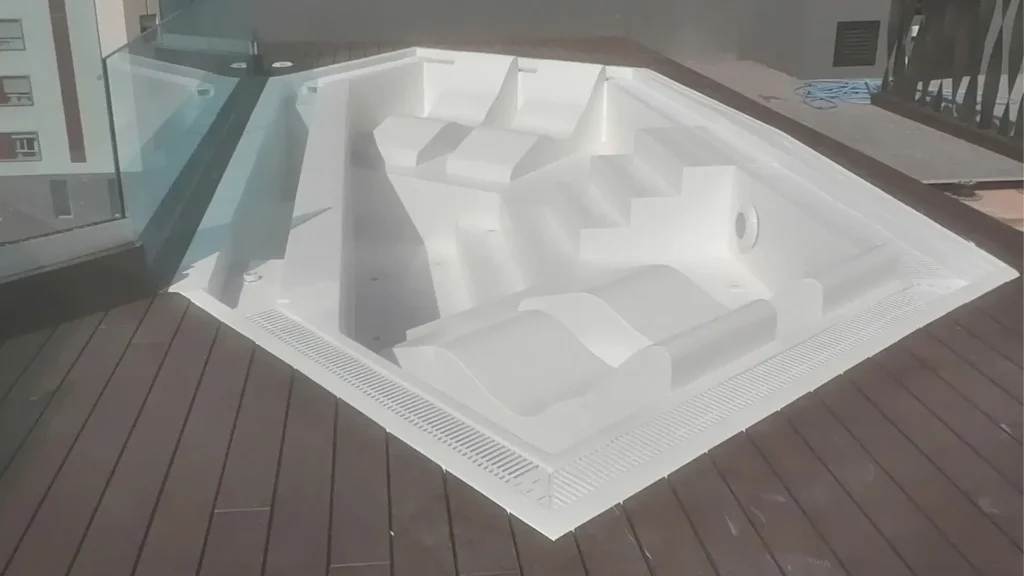

No final, o resultado deste projeto é uma piscina pré-fabricada perfeitamente instalada no telhado de um hotel urbano, com todos os sistemas hidráulicos a funcionar sem problemas. A utilização do SketchUp e a conceção meticulosa dos sistemas técnicos garantiram não só o sucesso da instalação, mas também o funcionamento eficaz e seguro de todos os sistemas.

"O projeto foi um sucesso porque todos os requisitos estruturais e técnicos foram cumpridos sem comprometer a estética ou a funcionalidade. No final, a vista e o ambiente que se conseguiu criar são espectaculares, e a possibilidade de visualizar tudo num modelo 3D tornou cada passo muito mais claro e controlado", conclui Manuel Sanabria.

A combinação de um design detalhado, a utilização de tecnologia avançada como o SketchUp e a experiência técnica de Manuel Sanabria tornaram este projeto não só inovador, mas também um exemplo de como a tecnologia e o planeamento detalhado podem tornar realidade instalações complexas em ambientes urbanos.
